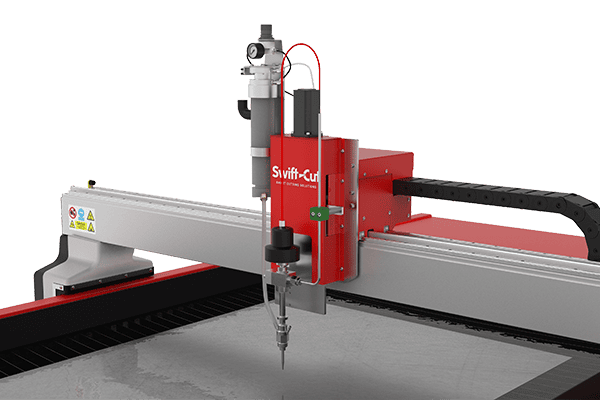

Swift-Jet Pro - это подвиг невероятных инженерных разработок; пакет, сочетающий в себе способность резать широкий спектр материалов с превосходной точностью и повторяемостью, что позволяет достигать превосходных результатов. Исключительное качество, феноменальное соотношение цены и качества, а также прочная конструкция наших плазменных столов с ЧПУ - все это позволило создать Swift-Jet Pro, стол для гидроабразивной резки, который устанавливает стандарты.

Особенности Swift-Jet Pro

Программное обеспечение для гидроабразивного программирования (особенности)

Стандартный

  • Просто отраслевой стандарт для гидроабразивной резки
  • Программное обеспечение предлагает усовершенствованную оптимизацию скорости, позволяющую пользователю сочетать быстрое производство с превосходным результатом резки на широком спектре материалов.
  • Ширина Kerf динамически изменяется в зависимости от фактической скорости, что помогает поддерживать невероятную точность независимо от того, что вы режете.
  • Калькулятор пригодности для машинной обработки - используется для определения оптимальных скоростей резки на материалах, не находящихся в библиотеке материалов.
  • Встроенные наборы абразивных инструментов
  • 3-осевой CAM
  • Настраиваемые правила резки - Оптимизируйте параметры резки для лучшей производительности резки
  • 53 параметрическая библиотека формы поставляется в стандартной комплектации
  • Сделать оценки для сокращения расходов и стоимости материалов
  • Просмотр отчетов о работе в форматах Word или PDF
  • Настраиваемые наборы инструментов - модифицируйте или создавайте наборы инструментов для новых материалов.
  • Создавайте команды быстрого доступа для персонализированной быстрой навигации в рамках программного обеспечения.
  • https://igems.se/cadcam/

Варианты

  • Динамическое гнездование
  • Возможность преобразования всех шрифтов TrueType в полезную геометрическую информацию с помощью команды ImageTracer
  • Также сгенерируйте новую геометрию с камеры или сканера или импортируйте изображение, затем создайте новый слой и нарисуйте поверх изображения, чтобы создать новую геометрию.
  • Создайте геометрию из старого файла с ЧПУ с помощью NC-Reader.
  • Геометрическая очистка исправляет двойные линии, перекрытые объекты или разрывы между объектами.

След
3778мм х 2114мм (148″ х 83″)

Вес таблицы
410 кг

Вес бака
680 кг

Рабочий вес
(стол, бак и вода) 3590 кг (7900 фунтов)

Высота
Только вода - 1362 мм (53″)
(допустим 3000 мм (118 дюймов) высоты для кнута HP).

Вода с абразивом - 1600 мм (63″)
(допустим 3000 мм (118 дюймов) высоты для кнута HP).

Режущий конверт
2500 мм x 1250 мм (8' x 4')

путешествие по оси Z
110 мм (4,3 дюйма)

Максимальная поддержка
материальная нагрузка
400 кг/м2 (274 фунта/кв. фут)

Входное напряжение
110-230В (6А-4А)

Скорость 1800 мм/м Максимальная скорость (708 об/мин)

Точность линейного позиционирования
0.2mm/m (0.002″/ft)

Повторяемость
0.4 mm/m (0.005″/ft)

округлость балласта
0,3 мм/м (0,003 дюйма/фут)

Описание привода
Тройные герметичные линейные подшипники с скребками по осям x и y и сильфоном по оси z шариковинтовой пары (для предотвращения попадания граната и режущих частиц) - Двухприводная ось Y с гибридными серводвигателями - Линейная направляющая по всей оси

высота портала
230 мм (9″)

Максимальная толщина материала
Вода только 100 мм (4 дюйма)
Абразив 50 мм (2 дюйма)

Давление входного воздуха
6 бар (90 фунтов на кв. дюйм)

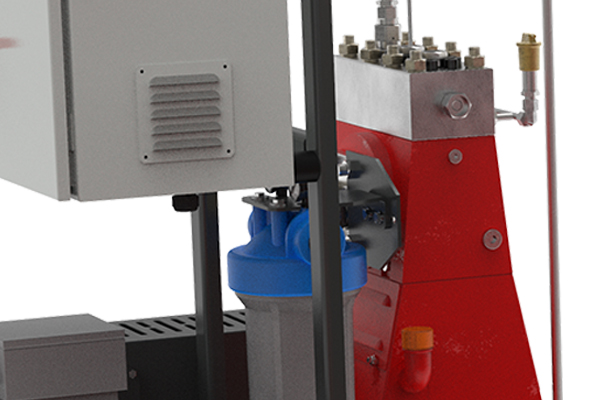

Насос с прямым приводом Hammelmann

Качество спроектированного и построенного в Германии насоса Hammelmann неоспоримо. Головка насоса из нержавеющей стали не подвержена переменным нагрузкам, а расчет коленчатого сечения по методу конечных элементов обеспечивает его длительный срок службы при непрерывной нагрузке. Плунжерный насос Hammelmann преобразует 93 - 98% мощности вала в гидравлическую энергию, что делает его энергоэффективным. Фактически, по сравнению с другими гидроабразивными системами он на 30% более энергоэффективен и имеет значительно больший интервал обслуживания (до 2000 часов).

Мы составили полный список материалов, которые может резать наш гидроабразивный станок Swift-Jet Pro, а также тех, которые не подходят. Мы понимаем, что многие материалы не включены в список, но это не означает, что гидроабразивная резка не подходит, пожалуйста, свяжитесь с нами, чтобы обсудить ваши индивидуальные требования и договориться об образце резки.



Композиты

  • Пластмассы, армированные углеродными волокнами
  • Стеклоармированные пластмассы
  • Прочие армированные пластики - армированный волокнами материал (включая кевлар)
  • ПНД



Металлы

  • Углеродистая сталь - все марки
  • Нержавеющая сталь - все марки
  • Закаленная инструментальная сталь
  • Сплавы всех типов
  • Алюминий
  • Титан
  • Медь
  • Латунь
  • Хасталлои
  • Waspalloy
  • Hardox



Стекло

Единственное стекло, которое нельзя резать, - это закаленное стекло, предназначенное для того, чтобы разлететься на мелкие кусочки, если его порезать или разбить.



Пластмассы и акриловые материалы

  • Perspex
  • Поликарбонат
  • Ацетат
  • Полиэтилен
  • ПВХ



Камень

  • Гранит
  • Кварц
  • Мрамор
  • Бетон
  • Шифер



Керамика

  • Фарфор
  • Керамика (хотя некоторые из них могут быть слишком твердыми, и материал может треснуть при прокалывании)



Резина

  • Мягкая резина
  • Вспененная резина
  • Резина, армированная волокнами
  • Силикон

Размер таблицы

Площадь основания - 3778 мм x 2114 мм (148″ x 83″)
Конверт для резки 2500 мм x 1250 мм (8' x 4')

Наши клиенты

Читайте об экономии денег, сокращении времени, реализации возможностей и многом, многом другом. Swift-Cut твердо верит в ценность того, что один клиент может получить от другого, и это намного превосходит все, что мы делаем - мы можем целый день рассказывать вам о том, насколько хорош наш продукт, но когда вы слышите это от наших клиентов, предприятий, к которым вы можете относиться - вот тогда наши машины действительно оживают.

Swift-Jet Pro

Swift-Jet Pro - это подвиг невероятных инженерных разработок; пакет, сочетающий в себе способность резать широкий спектр материалов с превосходной точностью и повторяемостью, что позволяет достигать превосходных результатов. Исключительное качество, феноменальное соотношение цены и качества, а также прочная конструкция наших плазменных столов с ЧПУ - все это позволило создать Swift-Jet Pro, стол для гидроабразивной резки, который устанавливает стандарты.

Swift-Jet Pro

Брошюра Swift-Jet Pro

Полная спецификация

Программное обеспечение для гидроабразивного программирования (особенности)

Стандартный

  • Просто отраслевой стандарт для гидроабразивной резки
  • Программное обеспечение предлагает усовершенствованную оптимизацию скорости, позволяющую пользователю сочетать быстрое производство с превосходным результатом резки на широком спектре материалов.
  • Ширина Kerf динамически изменяется в зависимости от фактической скорости, что помогает поддерживать невероятную точность независимо от того, что вы режете.
  • Калькулятор пригодности для машинной обработки - используется для определения оптимальных скоростей резки на материалах, не находящихся в библиотеке материалов.
  • Встроенные наборы абразивных инструментов
  • 3-осевой CAM
  • Настраиваемые правила резки - Оптимизируйте параметры резки для лучшей производительности резки
  • 53 параметрическая библиотека формы поставляется в стандартной комплектации
  • Сделать оценки для сокращения расходов и стоимости материалов
  • Просмотр отчетов о работе в форматах Word или PDF
  • Настраиваемые наборы инструментов - модифицируйте или создавайте наборы инструментов для новых материалов.
  • Создавайте команды быстрого доступа для персонализированной быстрой навигации в рамках программного обеспечения.
  • https://igems.se/cadcam/

Варианты

  • Динамическое гнездование
  • Возможность преобразования всех шрифтов TrueType в полезную геометрическую информацию с помощью команды ImageTracer
  • Также сгенерируйте новую геометрию с камеры или сканера или импортируйте изображение, затем создайте новый слой и нарисуйте поверх изображения, чтобы создать новую геометрию.
  • Создайте геометрию из старого файла с ЧПУ с помощью NC-Reader.
  • Геометрическая очистка исправляет двойные линии, перекрытые объекты или разрывы между объектами.

След
3778мм х 2114мм (148″ х 83″)

Вес таблицы
410 кг

Вес бака
680 кг

Рабочий вес
(стол, бак и вода) 3590 кг (7900 фунтов)

Высота
Только вода - 1362 мм (53″)
(допустим 3000 мм (118 дюймов) высоты для кнута HP).

Вода с абразивом - 1600 мм (63″)
(допустим 3000 мм (118 дюймов) высоты для кнута HP).

Режущий конверт
2500 мм x 1250 мм (8' x 4')

путешествие по оси Z
110 мм (4,3 дюйма)

Максимальная поддержка
материальная нагрузка
400 кг/м2 (274 фунта/кв. фут)

Входное напряжение
110-230В (6А-4А)

Скорость 1800 мм/м Максимальная скорость (708 об/мин)

Точность линейного позиционирования
0.2mm/m (0.002″/ft)

Повторяемость
0.4 mm/m (0.005″/ft)

округлость балласта
0,3 мм/м (0,003 дюйма/фут)

Описание привода
Тройные герметичные линейные подшипники с скребками по осям x и y и сильфоном по оси z шариковинтовой пары (для предотвращения попадания граната и режущих частиц) - Двухприводная ось Y с гибридными серводвигателями - Линейная направляющая по всей оси

высота портала
230 мм (9″)

Максимальная толщина материала
Вода только 100 мм (4 дюйма)
Абразив 50 мм (2 дюйма)

Давление входного воздуха
6 бар (90 фунтов на кв. дюйм)

Насос с прямым приводом Hammelmann

Качество спроектированного и построенного в Германии насоса Hammelmann неоспоримо. Головка насоса из нержавеющей стали не подвержена переменным нагрузкам, а расчет коленчатого сечения по методу конечных элементов обеспечивает его длительный срок службы при непрерывной нагрузке. Плунжерный насос Hammelmann преобразует 93 - 98% мощности вала в гидравлическую энергию, что делает его энергоэффективным. Фактически, по сравнению с другими гидроабразивными системами он на 30% более энергоэффективен и имеет значительно больший интервал обслуживания (до 2000 часов).

Мы составили полный список материалов, которые может резать наш гидроабразивный станок Swift-Jet Pro, а также тех, которые не подходят. Мы понимаем, что многие материалы не включены в список, но это не означает, что гидроабразивная резка не подходит, пожалуйста, свяжитесь с нами, чтобы обсудить ваши индивидуальные требования и договориться об образце резки.



Композиты

  • Пластмассы, армированные углеродными волокнами
  • Стеклоармированные пластмассы
  • Прочие армированные пластики - армированный волокнами материал (включая кевлар)
  • ПНД



Металлы

  • Углеродистая сталь - все марки
  • Нержавеющая сталь - все марки
  • Закаленная инструментальная сталь
  • Сплавы всех типов
  • Алюминий
  • Титан
  • Медь
  • Латунь
  • Хасталлои
  • Waspalloy
  • Hardox



Стекло

Единственное стекло, которое нельзя резать, - это закаленное стекло, предназначенное для того, чтобы разлететься на мелкие кусочки, если его порезать или разбить.



Пластмассы и акриловые материалы

  • Perspex
  • Поликарбонат
  • Ацетат
  • Полиэтилен
  • ПВХ



Камень

  • Гранит
  • Кварц
  • Мрамор
  • Бетон
  • Шифер



Керамика

  • Фарфор
  • Керамика (хотя некоторые из них могут быть слишком твердыми, и материал может треснуть при прокалывании)



Резина

  • Мягкая резина
  • Вспененная резина
  • Резина, армированная волокнами
  • Силикон

Функции Swift-Jet

Режущая головка
варианты

Стол доступен только с опцией воды; для резки пенопласта, текстиля, ПВХ, винила и многого другого. Или в качестве воды и абразива для резки почти всего остального.

Абразив
регулятор

Мини-бункер с системой дозирования абразива максимально увеличивает поток граната в форсунку, улучшая постоянство потока и снижая вероятность засорения, вызванного скачками и колебаниями подачи граната.

сверхмощный
база

Полностью сваренное эпоксидным покрытием тяжелое основание и резервуар обеспечивают поддержку и жесткость

Hammelmann
насос с прямым приводом

Качество спроектированного и построенного в Германии насоса Hammelmann неоспоримо.

Полностью закрытый
тяговая цепь

Полностью закрытые цепи сопротивления защищают кабели от истирания и повреждений.

Прецизионная линейная
железнодорожный сайт

Линейный рельс по всем осям. Прямые, точные и повторяемые движения, они также обеспечивают более плавное движение по сравнению с другими направляющими.

Операторы
консоль

Эргономичная консоль оператора с сенсорным экраном, беспроводными входами для клавиатуры и мыши

IGEMS
программное обеспечение

Отраслевой стандарт для гидроабразивной резки
